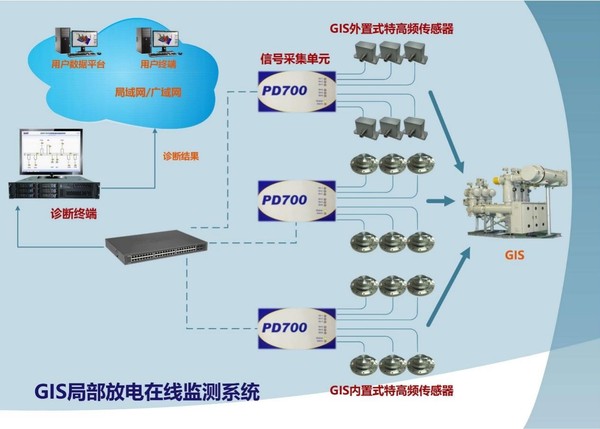

GIS/GIL局部放电监测装置

GIS(气体绝缘组合电器)是保证电网正常运行的重要电力设备,GIS由于结构紧凑、占地面积小、运行维护简便等优点,近年来在南方电网建设中的应用日益增长,但运行的情况却不尽人意,事故和重大缺陷时有发生。GIS设备事故或者重大缺陷在检修处理和验收试验等过程中需要母线全停电,在供电形势非常紧张的高峰期,造成的停电损失是巨大的。

大约60%左右的GIS故障是由于伴随有局部放电产生的内部绝缘问题引起的,特高频局部放电监测及诊断系统是目前检测GIS局部放电、评估不同类型的局部放电对GIS设备危害程度、判断GIS设备故障程度、避免由于GIS的故障引发重大的电力系统事故的最为有效的技术手段。


电缆局部放电监测装置

放电脉冲的分离识别诊断技术:通过对放电的电流脉冲信号进行高速(100MS/s)宽带采样获取信号完整的时域波形;并针对不同放电及噪声间的差异提取多种信号特征,从而将不同的放电分离开来;在此基础上对每一类放电进行甄别,进而诊断设备绝缘状态。这样,也只有这样,才能实现真正意义上的局放诊断。基于脉冲波形的局放诊断技术是在几十年的工作基础上逐步完善的,在多年的现场实践基础上,收集了大量电力设备实际中故障放电脉冲波形指纹特征,建立了强大的专家系统和模糊逻辑诊断方法,能够分别对以上分离出来的每一类放电进行识别。


AIS敞开式变电站局放监测装置

高压设备内部的局部放电会产生无线电高频脉冲,这种脉冲可以被敞开式变电站局部放电检测及定位系统检测到,包括电压互感器、电流互感器、套管、断路器、避雷器、支柱绝缘子等。PDtect® 系列辐射式PD检测和定位系统,可以通过接收从绝缘体内发射出来的射频脉冲,来检测出现的PD局部放电。由于采用超高频段(0.010.75GHz)和超高采样速率(每秒1.5G次采样),定位系统就可以追踪这些脉冲信号通过四个天线矩阵的传播,识别出PD脉冲到达的方向。从而用计算机分析记录的信号,则PD的发射源可以被定位,并可对其严重程度进行评估。


变压器局部放电监测装置

局部放电有多种放电形式,在电场中常见的局部放电就有:气泡放电、悬浮电位放电、绝缘表面和夹层放电及尖角放电等,各种局部放电对绝缘都有一定的破坏作用。在变压器内部绝缘结构中,引线的布置及端部绝缘电场分布不均匀的薄弱部位,由于场强集中或齐种原囚造成的场强畸变,使在高场强作用下发生局部放电,其放电质点对绝缘的直接轰击造成局部绝缘破坏。同时放电产生的热和活性气体,有的使局部绝缘腐蚀、电导增加,导致了绝缘性能下降,在严重的长期局放作用下,有时会造成绝缘击穿。通常,变压器在运行中的事故,多是从局部放电的发生开始的,它的危害主要是绝缘寿命降低和影响安全生产。


开关柜局部放电监测装置

在中压配电系统中,作为网络的节点,10/35kV开关柜如果故障,将造成较长时间的停电,对供电可靠性和安全性也会带来较大影响。开关柜在装配和运行过程中人为因素、电效应、热效应会对设备绝缘逐步侵蚀,南方潮湿的天气也极易导致绝缘受潮氧化,这些都将降低设备的绝缘强度,产生局部放电。主要存在母排支柱绝缘子污秽放电、套管终端头凝露放电、电缆终端头绝缘缺陷、绝缘件老化四类缺陷。
